샤오미 선풍기 목 부러짐 수리 방법

밀리터리 팩트남 2024. 5. 5. 15:03
반응형

샤오미 선풍기를 저렴한 가격에 잘 써오다가 목이 부러졌다.



찾아보니 단골 품질 이슈라고 한다.





여기가 그냥 똑 부러짐



딱 봐도 약한 포인트 같고, 그렇다면 볼트 길이다로 좀 여유 있게 늘려놨어야 되는데,



볼트 길에 끝에서 딱 응력 집중이 일어나게 설계해 놨다.






해체 작업

사진으로 대체.







여기까지 푸르면 딱 부러진 파트 위치가 보임. 거의 완전히 분해해야 한다.

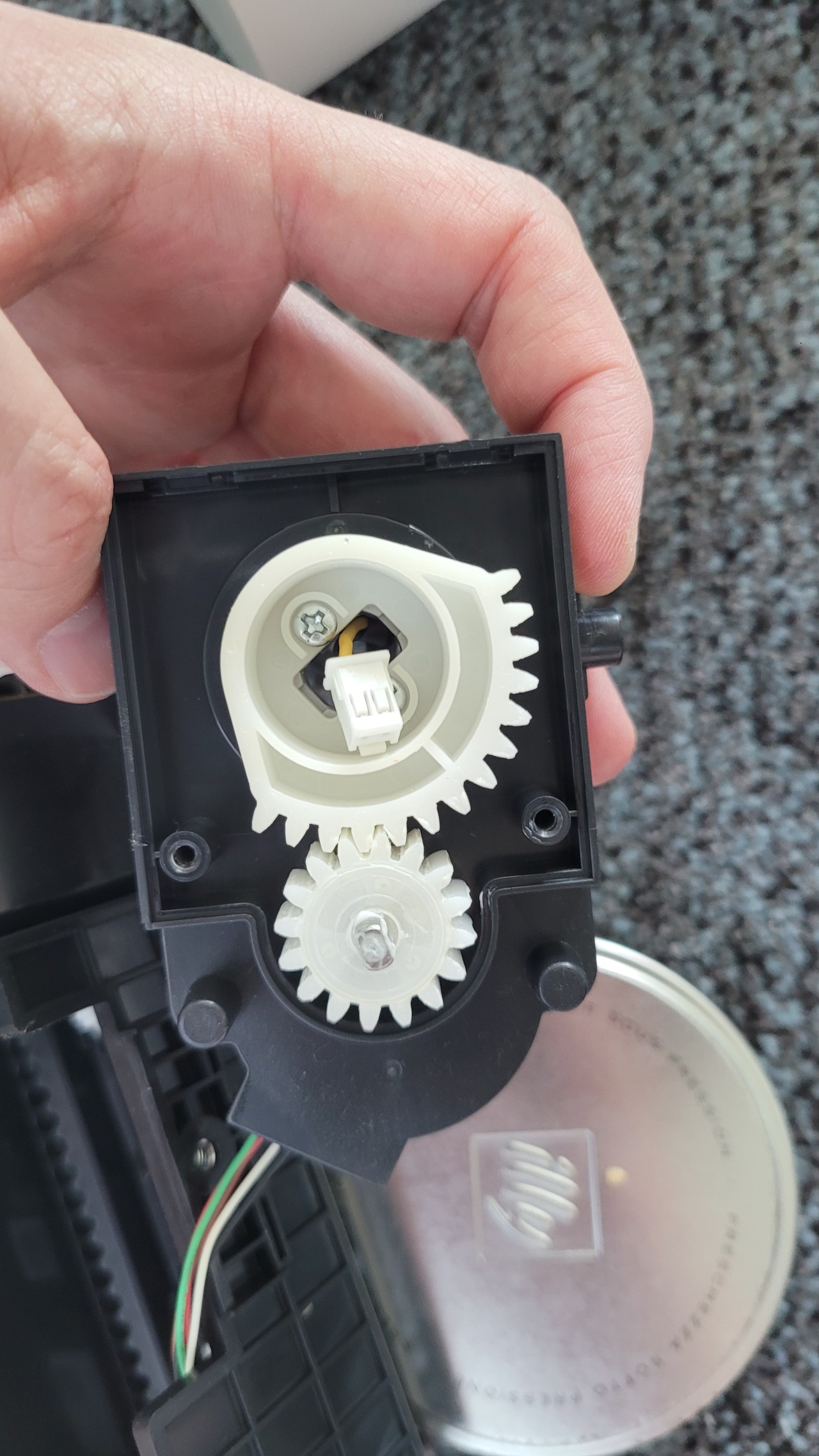

위에 보이는 커넥터를 분리하면, 이렇게 부러진 파타가 조립되어 있는 두 개의 기어 부분을 만날 수 있다.









기어에 물려 있는 두개의 볼트를 풀어내면, 부러진 파트를 온전히 분리할 수 있는데,

이 파트를 꼭 잘 살려야 한다.

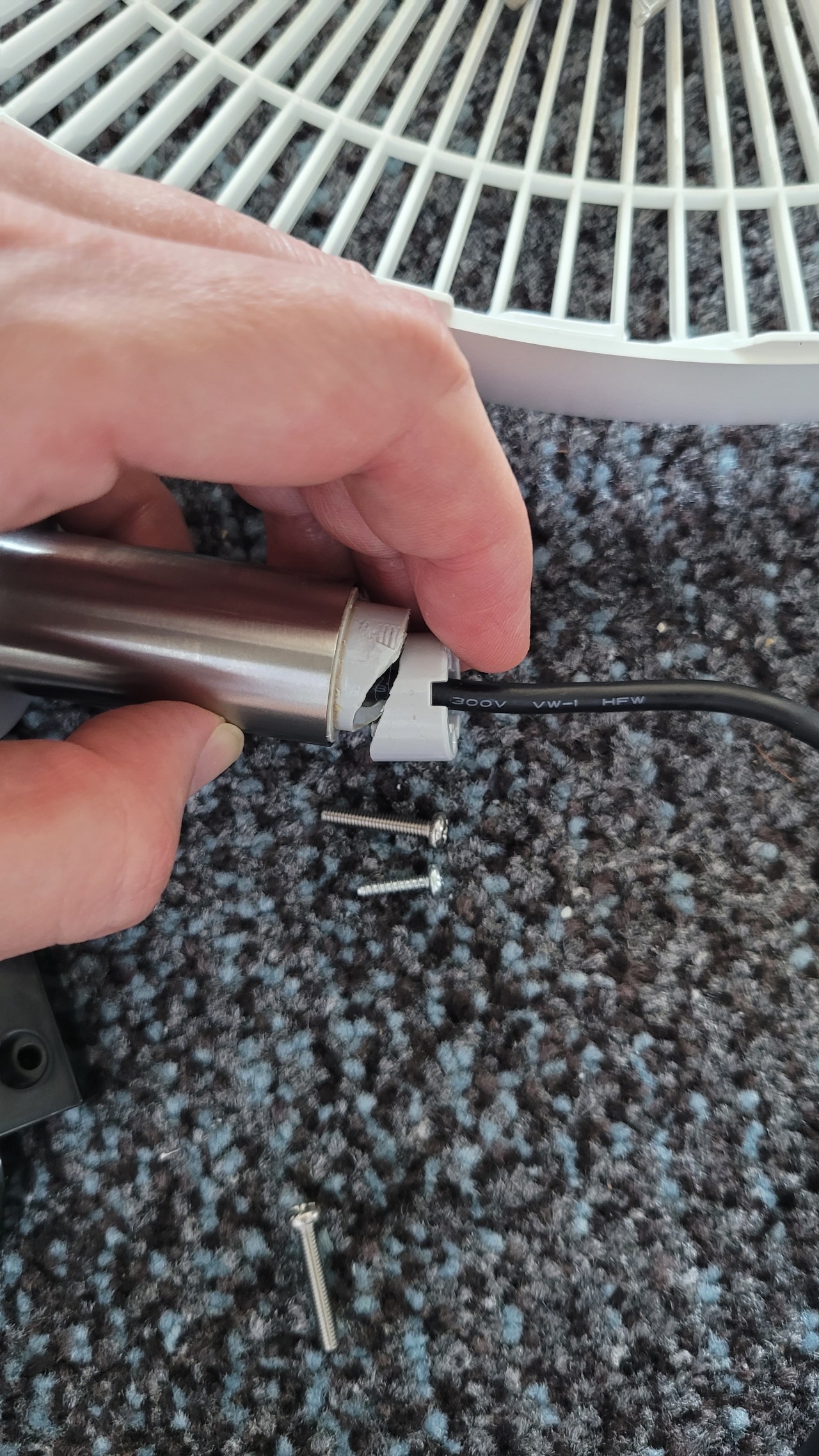

이렇게 위에서 조립이 되어 있는데, 원래 볼트가 원체 짧아서,

헤드를 잡고 선풍기를 들면 볼트 끝부분 라인에서 응력집중이 일어나게 설계되었다.









그래서 원래 볼트를 m3-16mm 볼트로 대체하는 것이 솔루션이다.

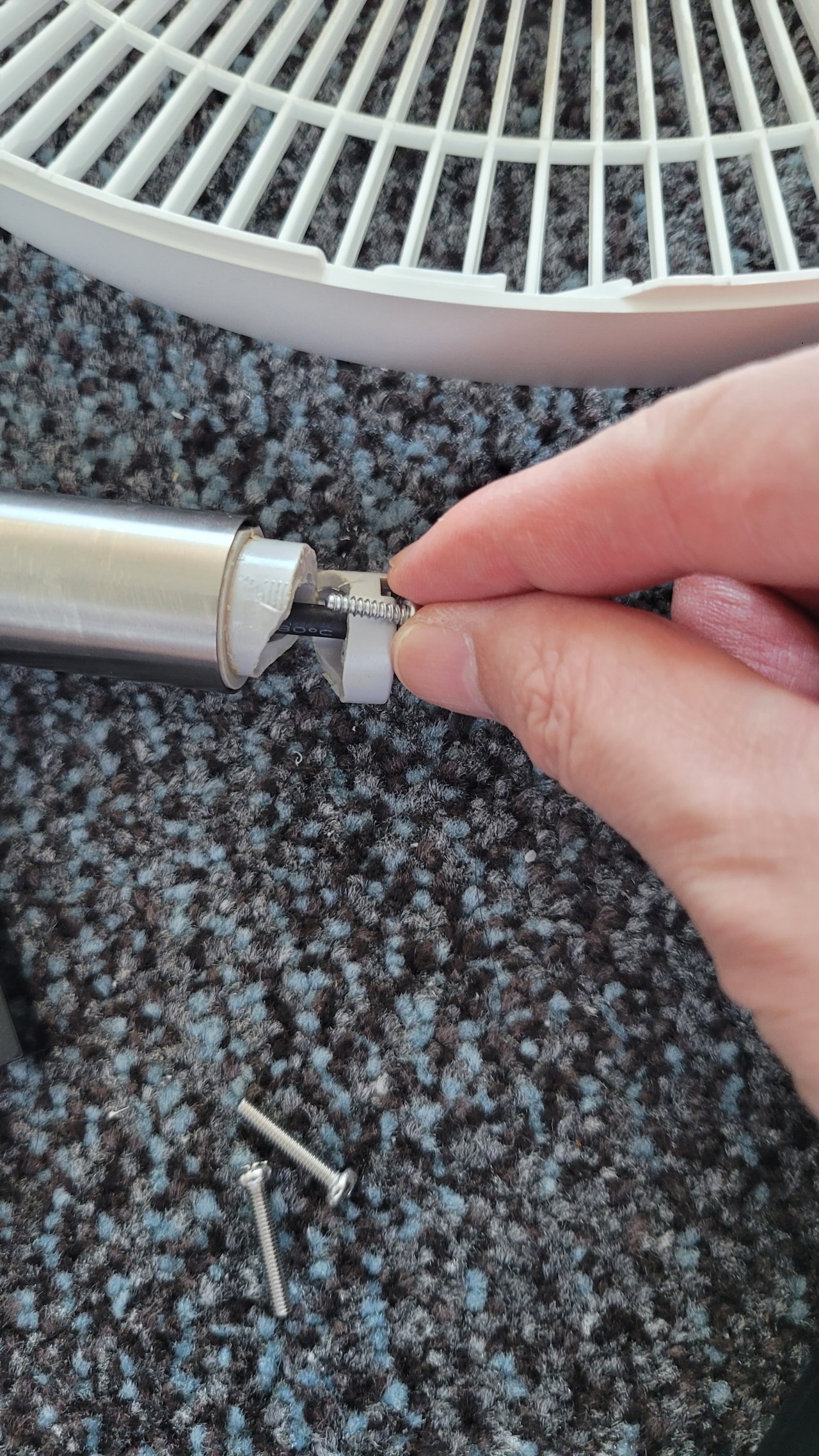

왼쪽 기존 오른쪽 m3-16 볼트, 기존 볼트도 머리가 m3이다.






준비물 : M3-16 볼트 2개, 2mm 기리, 에폭시 본드, 아주 질긴 주방 티슈(섬유질 보강용)







에폭시 본드로 원래 파트로 일단 가접 한다. 반드시 볼트 구멍이 잘 맞아야 하기 때문에,



에폭시 본드 경화 동안 볼트로 고정해 놓는다.









하루 정도 충분히 경화시킨 후,  2mm 기리로 원래 볼트 구멍을 확장해준다.

m3 볼트가 위에서 확인하듯, 볼트 두께가 2.7mm 이기 때문에, 살짝 돌려가면서 기리를 해준다.

그렇다고 너무 돌리면서 기리 하면 헐렁해지니 주의.





완전 관통을 해야 하는 것이 포인트. 이유는 볼트가 원래 길이보다 충분히 더 들어가야 하기 때문이다.









그리고 중간에 저 홀을 섬유질이 있는 질긴 주방 타월 같은 것에, 에폭시를 충분히 적셔서 오른쪽 그림과 같이 채워 넣는다. 실시. 그리고 이번에 2일 동안의 경화 시간을 준다.





경화 동안 등산 다녀옴 데헷.













조립하기 전에 대체 m3-16 볼트의 길을 내줘야 한다. 제일 오른쪽 사진에서 볼트길이 잘 입혔다.




조립은 분해의 역순





문제의 부분 조립 완료. 이상 없다. 너무 끝까지 빡빡 돌리지 말자.

4일의 노력이 이슬로 돌아간다.





잘 조립되었다.


완료 테스트

백문이 불여 일견이라.









하시다가 궁금한 점 있으면 남겨주세요. 성심성의껏 답변해 드립니다.
